螺紋有二種，一種是內螺紋，一種是外螺紋。內外螺紋各有不同的檢測方法。 如果 是標準的螺栓螺母，通常我們都不會去刻意檢測，因為這類產品都是按國標模具生產出來的，基本上所有的廠家出來的產品，螺紋都符合要求，但有一些比較特殊的產品，從內到外都是按圖生產的，生產過程中并沒有任何標準指導，到最后出來的成品，我們是需要檢測每一個環節，外觀尺寸可以直接用卡尺測量，但螺紋用卡尺是測量不出來的，那么我們應該怎么來檢測比如超聲波螺母產品的螺紋呢。 我們先來說一下外螺紋，外螺紋需要用環規來測量，所謂的環規，它就是一個螺母的樣子，不過這個環規都是二個為一套，一個大一點，一個小一點，檢測螺紋的直徑是多少，就要匹配多大內螺紋的環規。我們以M8的外螺紋為例，看一下檢測步驟是什么樣的 。 首先，要用大環規，將M8的螺絲擰入這個環規內，要保證螺紋能順暢通過。然后，取下大環規，再用小環規測量，再次將M8的螺絲擰入小環規的螺紋孔內，要保證螺絲擰入大約二到三圈就擰不動了。那么它就是一個標準的螺絲螺紋，這樣的螺紋就是合格的。用一句話來概括就是：環規要通，也要能止 。

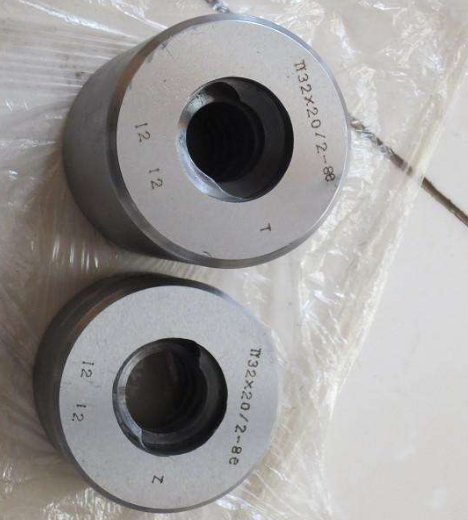

上面的圖片就是檢測外螺紋用的環規了，上面有一個字母是Z的，就是止規，螺紋用它檢測是不通的。字母印是的T的，就是通規，螺紋要能通過它的檢測。 如果是內螺紋檢測呢，那就要用塞規了，所謂塞規，它和環規相反，塞規是一個外螺紋設計，類似于一個雙頭，一頭外螺紋是止規，一頭的外螺紋是通過，原理和外螺紋檢測是一樣的，將塞規擰入內螺紋孔，止規能止，通規能通就是合格的。

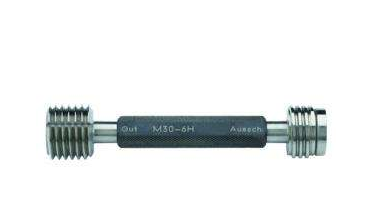

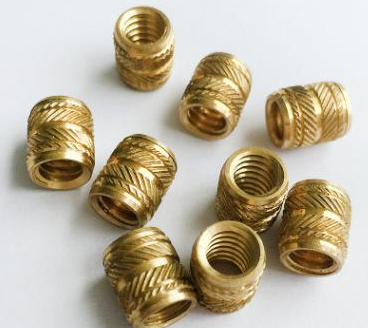

上面的圖片就是測量內螺紋的工具了。我們知道，螺紋是有粗牙和細牙之分的，檢測時要使用同樣的牙距標準，粗牙就要是粗牙的量具來測量，細牙也要用細牙的量具測量，這個千萬不可搞混，而下面的圖就是測量螺紋牙距是粗牙還是細牙的量具圖片。 看下面這張圖，它是一款超聲波預埋銅螺母，從內到外全是按設計要求來生產，它的一正一反呈八字壓花的 部分，我們可以用肉眼就能觀察到質量的好壞，前端的設計還有一個圓柱切面，這個部分我們可以直接用卡尺就可以完成檢測。 但這個內螺紋卻是用常規的檢測工具無法測量了，那么就用到上面的塞規，用二頭的螺紋分別擰入這款預埋銅螺母的內螺紋內，通規螺紋一端要能順暢的穿過銅螺母，而止規一端，僅僅只能擰入這款超聲波銅螺母內的二到三個牙。 超聲波銅螺母的優點比較明顯，它的安裝速度比其它任何方式都要快，而且超聲波銅螺母的扭矩更牢固，銅螺母和基體之間基本上沒有任何縫隙，螺母與塑料之前也不會有灰塵等雜物夾在中間，因為超聲波銅螺母安裝是靠高頻震動將螺母嵌入在基體內的。
企業有時候為了節約成本，設計時會采用碳鋼1215易削鋼材料來生產預埋式螺母，除了材料有區別外，它的螺紋檢測方式都是一樣的，各項參數和安裝方式都是和銅螺母一樣的，碳鋼材料的預埋式螺母的成本確實要低很多，易削鋼材料在生產中十分的方便，因為含碳，所以車削的速度和光潔度均可提高，對于設備要求也不是很高，加 工質量十分穩定，易車削鋼的材料雜漬很小，用于生產預埋式螺母還是可以接受的。 只是碳鋼材料在生產完成后，需要進行表面處理的，通常都是電鍍鋅，但一定要符合環保要求。 為什么叫超聲波銅螺母呢？ 這個稱呼完全是根據它的安裝方式來叫的，所以我們接到此類訂單時，還是需要用戶提供標準的設計圖紙，并不能像其它標準件有個代號就能知道具體規格型號。有些安裝環境要求比較嚴格，為了保證銅螺母不會脫落 ，會將這些超聲波銅螺母的外觀設計的很復雜，如果沒有標準的原設計圖紙，對于我們生產廠家來說，這等于是盲人摸象一般了。 還有一種預埋式銅螺母的外觀比較特殊，它會設計成一個六角型，但有一端是不通孔的，有個不叔叔圓弧，就像下面這張圖中的右上角，這其實也是預埋式銅螺母的一種，這個六角的設計，讓螺母在塑料內鎖的更牢固，除非基體損壞，否則它是不可能同心轉動的，畢竟六角面比壓花齒的防松效果要好一些。 那么我們怎么知道銅螺母的螺紋牙距是多少呢？比如M6的螺母，它對應的螺距是1.0，如果要檢測這個螺紋是不是符合1.0的牙距標準，就要用上下面這張圖片中所展示的產品了。每一個鐵片上都有對應的牙距，如果用1.0測量時，這個牙齒正好能卡在螺紋內完全吻合，那么就說明它的牙距是1.0，以此類推，找到對應的就確定了螺紋的牙距了。
|
