滾花銅螺母安裝|注塑銅螺母標準 |
|

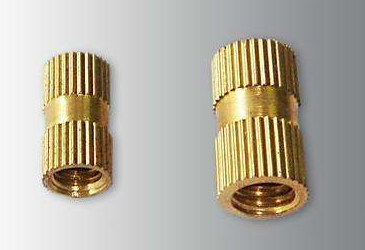

注塑銅螺母這個叫法，它本來的意思是指這顆銅螺母是注塑行業使用的，說明的意思是銅螺母的用途。而熱熔銅螺母的意思指的這顆銅螺母的用熱熔的方式來安裝的，指的一個動態的安裝方法或是過程。我們先看一個標準的注塑銅螺母的圖片：

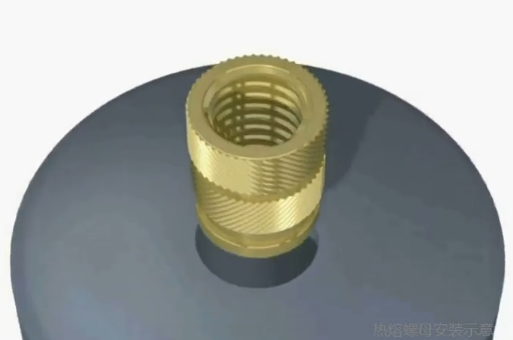

圖中是一個標準的國標GB809注塑銅螺母，注塑行業中，塑料件沒有硬度，所以無法做一個有效的內螺絲，只有將這顆直紋壓花的銅螺母注塑在塑料件類才可以讓它有一個可以正常使用的內螺紋。材料當然不僅僅是只限于銅了，只是銅材料生產的比較多。 就產品本身而言，注塑銅螺母沒有什么需要多說的，我們主要來分析一下注塑銅螺母的安裝。我們先來看一下它的使用環境，這是一顆安裝好的注塑銅螺母：
看到了嗎，銅螺母注塑完在后，就和塑料件形成了一個整體了，設計這個標準的同學看來智商超高啊。這種注塑銅螺母有好幾種安裝方法，我們先來看一下熱熔銅螺母安裝的過程是怎么一回事情，還是先來看圖：

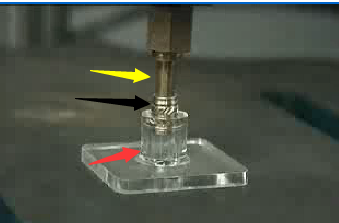

紅色箭頭部分是一塊塑料基體，就是要在這個塑料零件上做一個內螺紋出來。黑色簡單就是一顆標準的熱熔銅螺母，而黃色箭頭我們可以把它當一個加熱的鐵棒，類似于焊錫槍一樣，可以通電發熱。把塑料件打一個預埋孔，這個預里孔的尺寸也有標準的哦，它是和銅螺母對應的，具體標準，小編整理好以后也會發出來的。將加熱棒穿上熱熔銅螺母，熱量會傳導到滾花銅螺母上，然后滾花銅螺母的熱能又會轉換到塑料件上，會將塑件軟化，從上至下施加壓力，就可以將這顆滾花銅螺母輕松的注塑到這個塑料件里了。看著挺復雜嗎？其實現在的工業機械手非常的發達，這一過程可以完全交給機器手臂去完成。 再來看一下注塑銅螺母的另一種安裝方式：

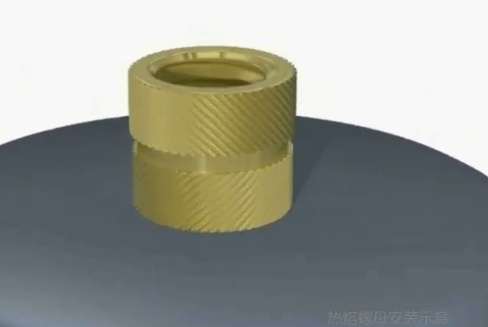

同樣，也是先將下面的塑料件打一個預埋孔，將滾花銅螺母放放孔內，這個和上面是不一樣的方式，上面是將滾花銅螺母先穿在加熱棒上，而現在是直接將滋花銅螺母放在孔內。放好的的狀態是下面這張圖的樣子：

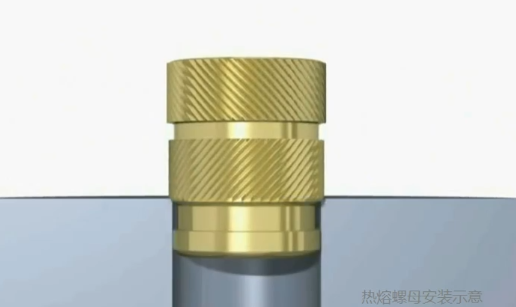

它有一個導入的軸徑，放在塑料里面的這一部分，它的直徑要小一些，起一個導向作用�？聪旅娴膱D，可以知道埋入在塑料內的一部分產品狀態。
看到這張示意圖，就會明白為什么孔徑是有要求了吧？太小會放不進，太大會壓不緊。

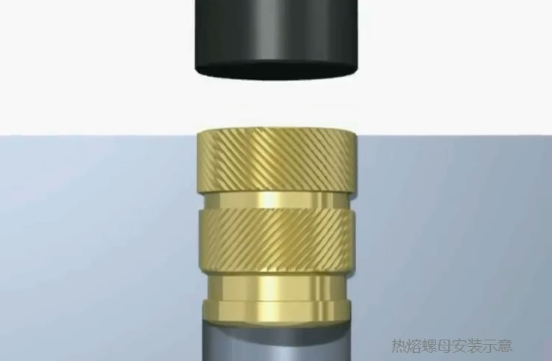

 上面的黑色壓管是一個定制的下壓模套，它也可以將銅螺母加熱后使用，也可以不加熱直接向下將銅螺母壓進塑料基體內。
注塑銅螺母的標準雖說在實際生產應用中，還是以用戶的設計為準，但對于銅螺母的材料及外徑的公差等基本要求還是有國標來規范的。1998年至今，對于標準滾花銅螺母，它對應的國標是GB809的技術條件。咨詢電話：0510-82446170. 在市場上流通最多的，是直紋滾花銅螺母，它的加工非常成熟了，早期這類銅螺母主要用在手機的天線安裝，注塑到手機的基體后，當一個內螺紋使用，直接把天線的外螺紋擰在這個壓花銅螺母上就可以了，一般70年后的中年人見到過這種。最常見的就是早期的摩托羅拉的手機，它的外接天線就是直接和這種滾花銅螺母連接的。下面這張圖就是一個直紋滾花銅螺母了。它后面密封的部分是屬于不通孔型，當然也可以直接把螺紋攻穿，這個就看實際的設計要求了。圖片中的滾花銅螺母嚴格意義上，它也不是按國標GB809來生產的，這款銅螺母它具備二個槽，而GB809國標銅螺母，只有一個槽。還有一個明顯的區別，它是屬于盲孔型的，而常用的GB809國標滾花銅螺母，它是通孔型的。 工業發展到后面就越來越先進了，手機的天線也不需要這種聯接方式，都直接改為在外殼上包一圈的不可見形態。那么這種滾花銅螺母是不是應該退出市場了呢？恰恰相反，工業越發展，對于塑料件的使用越多，因為輕量化是一種趨勢，所以壓花銅螺母又大放異彩，直接被很多塑料件的廠家大量使用。塑料件因為材料本身的原因，硬度不夠高，如果在塑料基體上攻一個螺紋，估計擰不了幾次，這個螺紋就會被擰花了，為了解決這個問題，設計中大量采用了將滾花銅螺母直接熱壓在塑料基本中，當溫度冷卻后，滾花銅螺母和塑料基體形成了一個完整的內螺紋。 為了保證滾花銅螺母和塑料件的摩擦力，那么將銅螺母的表面進行壓花就是一個必然的結果了。通常來說，直紋壓花的扭力參數肯定沒有網紋或是斜紋的滾花摩擦系數大，所以為了保證銅螺母的安裝牢固，大量的使用了網紋和斜紋滾花銅螺母。 基本絕大多數的銅螺母，會在中間有這么一道槽，這個槽的作用是讓產生塑性變形后多余的材料沒地方去的時候，就擠壓在這個槽內。早期的一些簡單的緊固件產品，，都是采用代表車床來加工。這種車床屬于最簡單的一種臥式設備，但它的加工范圍卻是比較大的，一臺普通的車床，就可以加工直徑300毫米左右材料。 儀表車床操作也很簡單，直接是夾頭夾好，然后由電機帶動主軸上的車刀進行車削，手工控制它的行程來決定車削直徑的大小，也可以高速車刀的限位開關，讓它自適應車削，碰到限位開關后就會停下，以免加工過頭。 但是注塑銅螺母的用量一般都很高，雖說采用這類車床加工，對銅螺母的精度也能有效控制，但產量卻是硬傷，后來出現的半自動車床就慢慢取代代表車床了。 注塑銅螺母外徑上是需要有直紋或是其它紋狀的滾花，如果用代表車床來加工，那么滾齒輪的配套就必不可少了。滾齒輪是機床加工行業中一個很通用的壓花配件，它對于軸類零件的外齒壓花很適用，齒距的高速也十分的便捷，成本低廉，生產速度快，目前不管是儀表車床還是半自動車床，都是使用這種方式來加工銅螺母的壓花齒工藝 |
